Reforço e manutenção estrutural de torres autoportantes

Compartilhar

As Torres Autoportantes são recomendadas quando se é necessário alcançar uma altura maior para a visada das antenas e também quando há um maior carregamento de equipamentos. As torres possuem capacidade de carregamento determinado pelo fabricante e de acordo com as novas demandas do mercado, e com a necessidade destas estruturas receberem novos equipamentos, é imprescindível a realização de estudos para verificar se elas suportam este acréscimo de carga.
Visando garantir a integridade da estrutura da torre existente, devido ao acréscimo de carregamento durante seu processo de vida útil, é possível haver a necessidade de reforço estrutural, a qual deverá ser fundamentada com laudos estruturais, memoriais de cálculo e elaboração de projeto.

No cálculo das estruturas devem ser consideradas as principais influências:

a) Cargas permanentes;
b) Cargas acidentais;
c) Temperatura;
d) Vento;
e) Deslocamento das fundações.

Porque é necessário o reforço de torres de telecomunicações?

  • Ampliação de carregamento: novos equipamentos instalados na torre;
  • Execução de obras próximas;
  • Perícias e investigações devido a comportamento inadequado e surgimento de patologias;
  • Oxidação da torre;
  • Dentre outros.

Principais normas utilizadas no reforço estrutural de torres

 NBR6484: Solo – Sondagens de simples reconhecimento com SPT – Método de Ensaio

O solo em contato com o tubulão é responsável por parte da capacidade de carga da fundação a resistir os esforços de tração.
Aplicações:
a) a determinação dos tipos de solo em suas respectivas profundidades de ocorrência;
b) a posição do nível-d’água; e
c) os índices de resistência à penetração (N) a cada metro.

NBR6123/1988: Forças devidas ao vento em edificações

Os esforços de tração são provenientes da força do vento, que sobrepõe a própria estrutura. Por esses motivos as obras não devem ser realizadas em períodos de vento forte.

S37-94 Antennas, Towers and Antenna Supporting Structures

Esta Norma se aplica ao projeto estrutural, fabricação e montagem de novas, e modificação de:

(a) antenas estruturais existentes;

(b) torres de antenas;

(c) estruturas de suporte de antenas; e

(d) componentes estruturais como pilares e fundações que fazem parte integrante da estrutura.

Outras normas utilizadas no projeto de reforço estrutural:

NBR6120/1980: Cargas para o cálculo de estruturas de edificações;
NBR6122/1986: Projeto e Execução de Fundações;
NBR6118/2003: Projeto e execução de obras de concreto armado;
NBR8681/1984: Ações e segurança nas estruturas;
NBR8800/2008: Projeto e execução de estruturas de aço;
AS3995/1994: Design of SteelLatticeTower and Masts;
ASCE 52: Guide for Design of SteelTransmissionTowers.

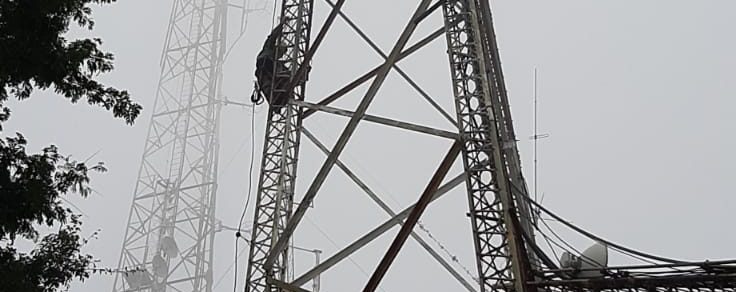

WhatsApp Image 2022-05-02 at 19.07.35
